Rekonstruktion von Oldtimer Ersatzteilen für klassische Fahrzeuge
Willkommen bei Oldtimerparts! Wir setzen auf modernste Technologien, um Oldtimer Ersatzteile zu digitalisieren und herzustellen. Unser Ziel ist es, die Geometrie von Ersatzteilen präzise in digitalen Modellen abzubilden, um eine effiziente Nachfertigung zu ermöglichen. In diesem Artikel geben wir Ihnen einen Einblick in die verschiedenen Methoden der Digitalisierung.
- CAD-Rekonstruktionen
- 966+
- 3D-Scans von Fahrzeugteilen
- 1124+
- Kunden-Digitalisierungen
- 2421+
Digitalisierung
Wie bekommt man ein digitales Modell?
Bei der Digitalisierung wird das physische Ersatzteil in ein digitales Modell umgewandelt. Das bedeutet, die Form und die Maße des Teils werden im Maßstab 1:1 erfasst. Sie finden sich in einer CAD-Software wieder, und somit entsteht ein digitales Abbild eines realen Bauteils.
Dieser Prozess bildet die Grundlage für den 3D-Druck und findet nur einmalig statt. Grundsätzlich gibt es zwei Methoden.
- CAD-Konstruktion
- 3D-Scan
Digitalisierung

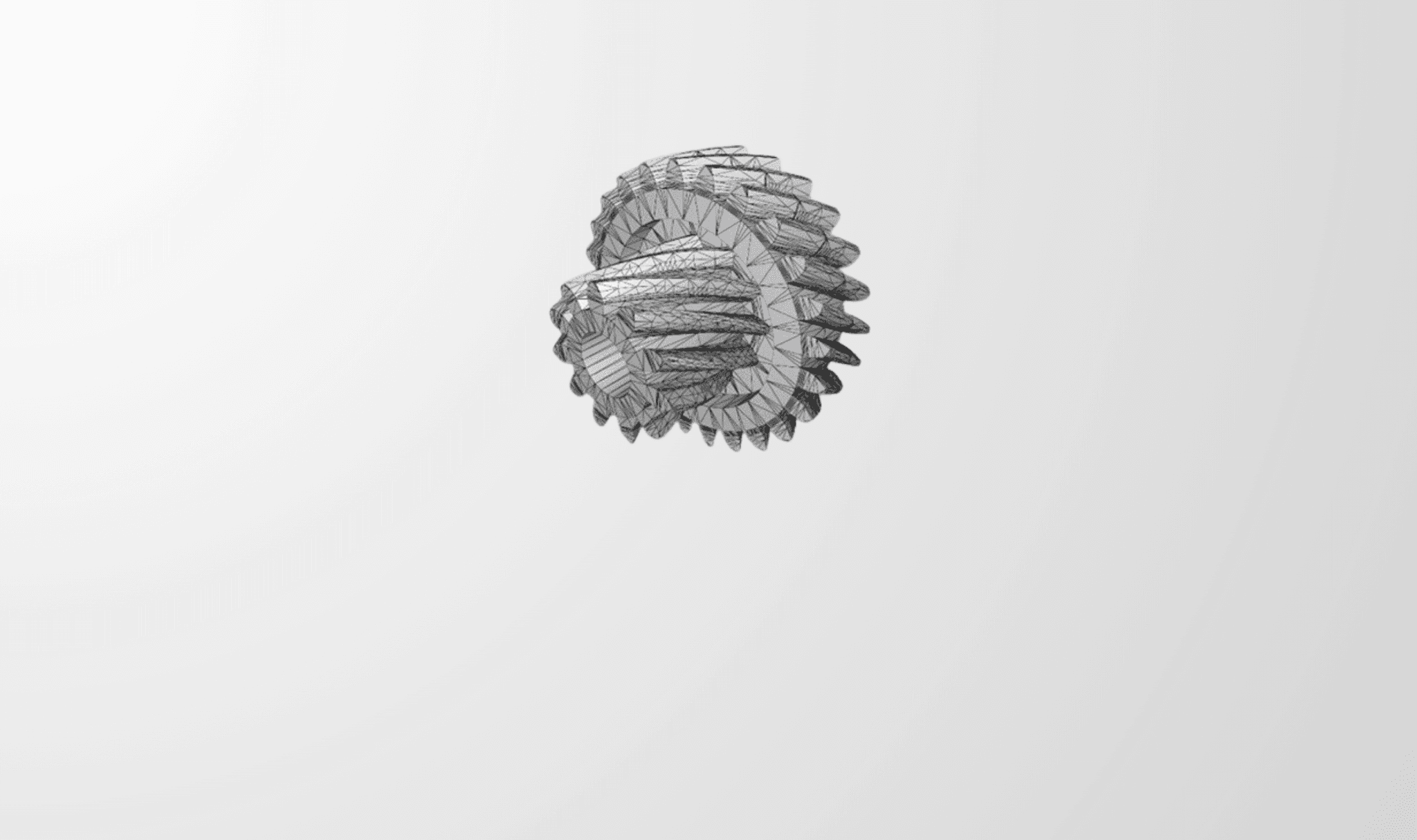

CAD-Konstruktion
Die CAD-Konstruktion ermöglicht die Digitalisierung, indem sie Oldtimer Ersatzteile vermisst und in einer CAD-Software erfasst. Die resultierende digitale Datei enthält sämtliche Maße, Geometrie und Positionsinformationen.
Selbst defekte Teile, wie Risse, Brüche oder Verformungen, können digital rekonstruiert werden, sofern die ursprüngliche Form und Struktur noch erkennbar sind.
Über unsere Ersatzteil-Anfrage können Sie eine kundenspezifische Konstruktionsaufgabe anfragen. Wir beraten Sie gerne und geben Ihnen eine Kostenabschätzung.
Im ersten Schritt der Rekonstruktion erfolgt das Vermessen des Bauteils, gefolgt von der Auswahl einer geeigneten digitalen Abbildungsstrategie. Jedes Detail wird erfasst mithilfe spezieller CAD-Programme, die Schritt für Schritt ein CAD-Modell erzeugen.
Dieses Modell kann dann in verschiedene Formate exportiert werden, wobei im 3D-Druck vorwiegend das STL-Format verwendet wird. Weitere Informationen dazu finden Sie in unserem Blog.
Mit dieser Konstruktionsmethode lassen sich auch defekte Bauteile wiederherstellen.
Digitalisierung

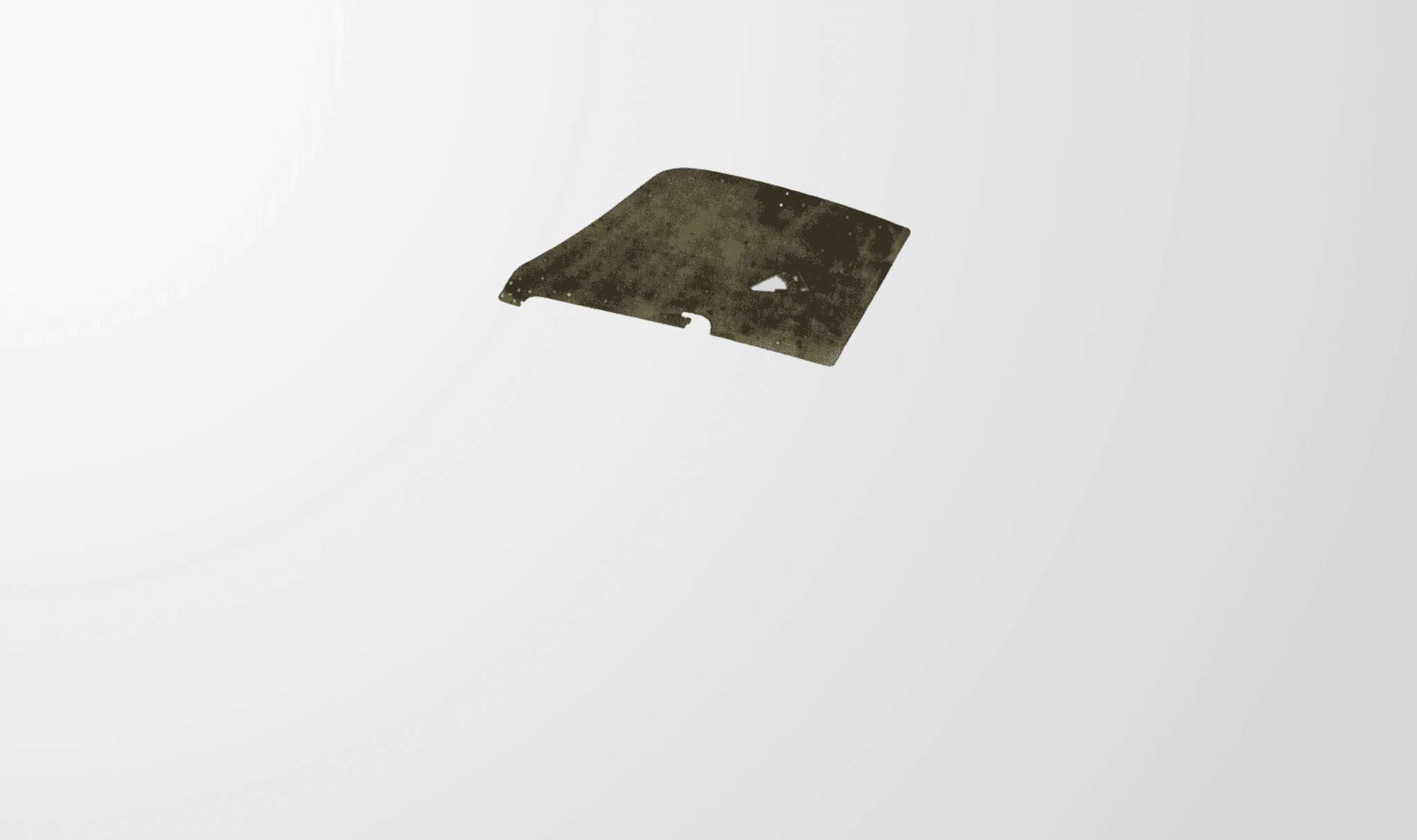

3D-Scan
Als zweite Rekonstruktionsmethode gibt es den 3D-Scan. Im Gegensatz zur CAD-Konstruktion wird das Bauteil nicht vermessen, sondern optisch erfasst.
Oldtimer Ersatzteile mit komplexen Geometrien und mehreren verschiedenen Freiflächen sowie geschwungenen Formen sind sehr schwierig durch eine CAD-Konstruktion zu erfassen.
Hier bietet sich 3D-Scan als Möglichkeit für die Digitalisierung an.
Das Ersatzteil wird im optischen Verfahren mittels Laser abgetastet und von allen Seiten vom Scanner erfasst. Im 3D-Scan wird als erstes eine Punktewolke erzeugt, welche die Konturen und Formen des Teils festhält.
